Sensore di Movimento con Raspberry, NodeJs e Telegram

Ciao Ragazzi,

grazie al mio amico Walter ho scoperto il mondo di NodeJS e Node Red per cui mi sono dilettato in progettino semplice semplice da condividere con voi: Motion Detection con Raspberry e notifica via Telegram.

Per questo semplice progetto serve:

– Raspberry Pi con installato NodeJS e Node Red (potete seguire la mia precedente guida a questo link)

– Sensore di Movimento (io ne ho usato uno di tipo PIR)

– Bot Telegram già creato (con le API Key pronte)

Iniziamo.

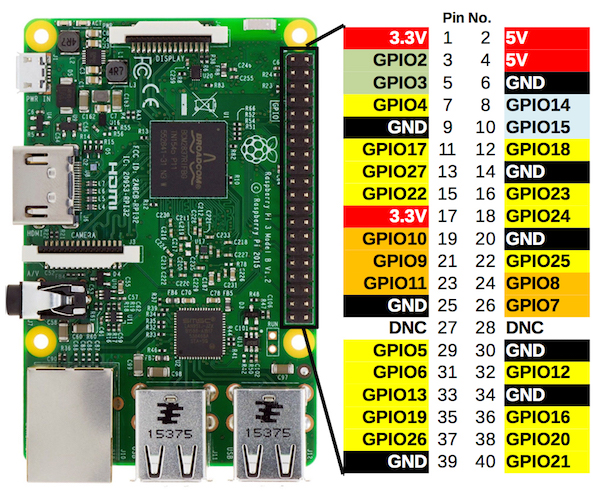

Per prima cosa colleghiamo il sensore alla Raspberry come in figura:

Se non si capisce dalla foto i Pin da collegare sono 2,6,26.

Se vi state chiedendo il perchè ecco subito la spiegazione:

I Pin 2 e 6 sono rispettivamente l’alimentazione a 5V e la massa(GND) visto che il sensore utilizzato viene alimentato a 5V.

Il Pin 26 invece viene usato per gestire la comunicazione con il sensore.

Ecco come risulta collegato il sensore:

Ricapitolando:

Sensore Pin 1 (cavo Rosso) – Raspberry Pin 2

Sensore Pin 2 (cavo Nero) – Raspberry Pin 26

Sensore Pin 3 (cavo Marrone) – Raspberry Pin 6

Fatto questo possiamo aprire Node Red.

Scegliamo un blocco (rpi-gpio) che chiamiamo MotionSensor e lo configuriamo come segue:



Passiamo ad inserire un blocco Funzione che processerà l’output del sensore:

if(msg.payload==1){
 var alert = "Raspberry: Rilevato movimento!";
 msg.payload = {chatId :xxxxxxxx, type : 'message', content : alert}

}
else{
     msg.payload = 0

}
return msg;

Appena si verificherà un movimento il sistema invierà un messaggio Telegram! (Occhio che questi sensori hanno un tempo di “non rilevazione” di circa 7 secondi per cui una serie di movimenti continui non genereranno messaggi multipli)

Enjoy!
